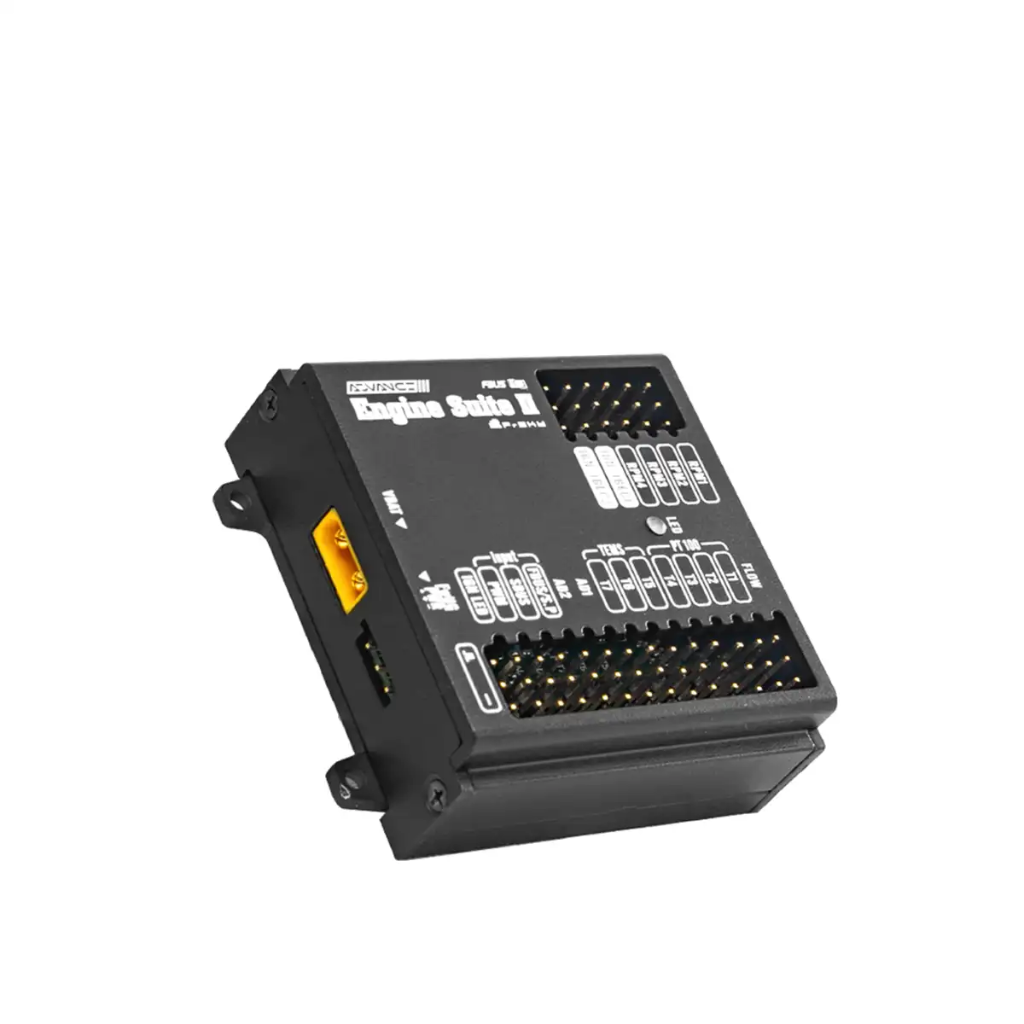

Advanced Engine Suite II (AES II) es una caja de gestión multifuncional adecuada para su aplicación en aviones equipados con motores.

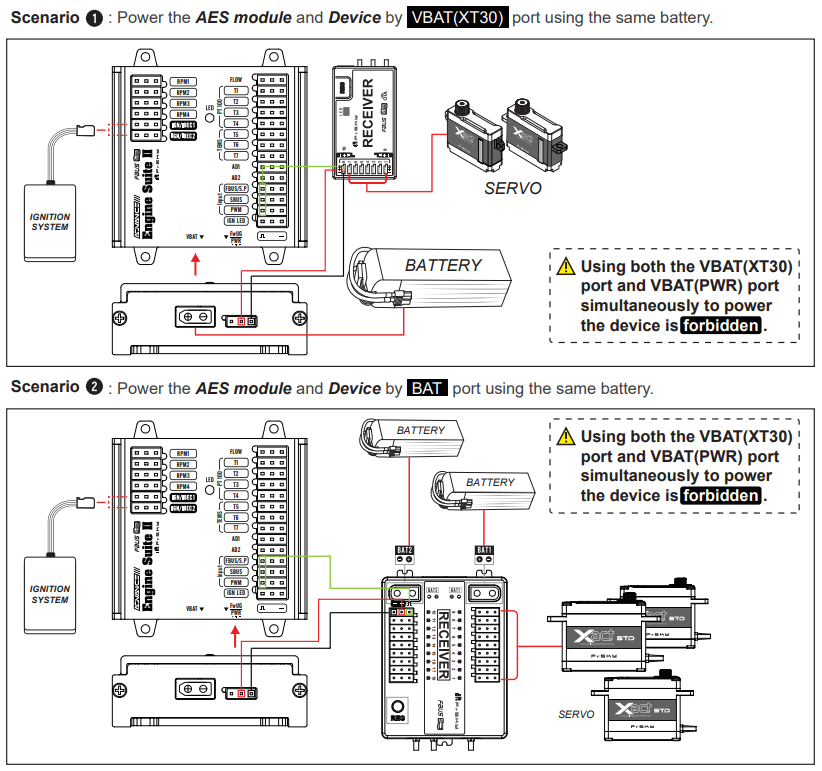

A través del puerto de alimentación VBAT (XT30/PWR), los usuarios pueden usar la misma batería para alimentar todos los dispositivos conectados, eliminando la molestia de proporcionar una fuente de alimentación independiente para la unidad de control de encendido. AES también adopta una solución de seguridad para evitar riesgos potenciales causados por interferencias entre el encendido conectado y los dispositivos receptores.

Características:

Diseño del eliminador de la batería de encendido (NO se necesita batería independiente).

Capacidad antiinterferencia entre las piezas de encendido y receptora

2 puertos de alimentación para la unidad de interruptor de encendido

4 puertos para sensores de RPM

7 puertos para sensores de temperatura

– 4 puertos para el tipo PT100

– 3 puertos para el tipo TEMS

2 puertos para el dispositivo AD

1 puerto para sensores de caudalímetro

(Los sensores deben comprarse por separado. Opciones del sensor: Sensor de temperatura PT100 [04100488], Sensor de temperatura TEMS [04100427], Medidor de flujo [03040703] )

Puertos de entrada de señal para FBUS/S.Port (Reconocimiento automático), SBUS y PWM

1 puerto LED IGN para indicar el estado de encendido

1 puerto de alimentación para el receptor / FwUG (puerto de actualización de firmware)

1 puerto de entrada de batería con conector XT30

Capacidad de configuración en tiempo real (por S.Port de radio ETHOS o receptores con capacidad FBUS)

Especificaciones:

Dimensiones: 50×46.4x18mm (L×W×H)

Peso: 53,5 g

Rango de entrada de voltaje de la batería: 4.5-13V

Conector de entrada de batería: XT30

IGN (Puerto de Encendido) Rango de Salida de Voltaje: 4.5-13V (sincronización con la configuración de voltaje de entrada de VBAT.)

Corriente de funcionamiento: 20mA@5V

Nivel de voltaje de la señal

– Puerto RPM1/RPM2: 3V-12V (Requiere la corriente accionada>5mA)

– Puerto RPM3/RPM4: 0 -3.3V (Requiere la corriente accionada>5mA)

– Puerto de flujo: 3,3 V

– Puerto AD1/AD2: 0-3.3V

El módulo AES está equipado con una gran cantidad de interfaces de sensor, incluyendo 2 juegos de 2 puertos de sensor de RPM, 1 puerto de sensor de caudalímetro y 7 puertos de sensor de temperatura (4 tipo PT100 y 3 tipos TEMS). Además, AES también proporciona 2 puertos AD, lo que permite a los usuarios utilizar de forma flexible diferentes tipos de dispositivos AD necesarios en su avión. Al mismo tiempo, a través de la función FBUS/S.Port del receptor conectado, los usuarios pueden monitorear los datos de telemetría en tiempo real en el transmisor para conocer el estado operativo de la aeronave.
