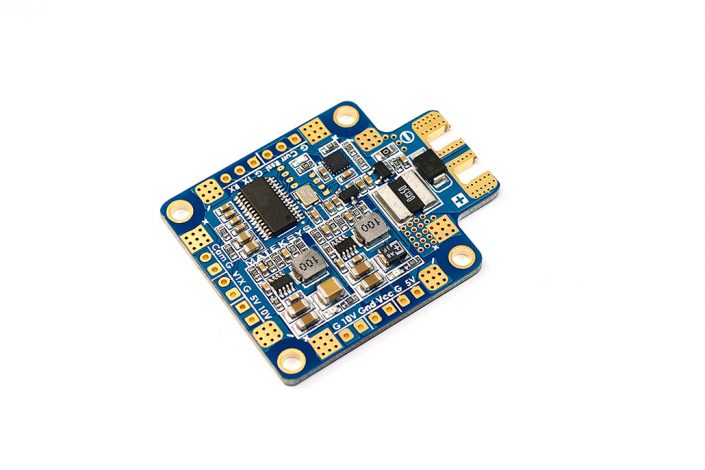

El HUBOSD8 ha sido diseñado para proporcionar el máximo rendimiento posible y la fiabilidad en un  PCB de 4 capas de pequeñas dimensiones:  46 * 36 mm . Es una placa multifuncional con PDB para soldar ESCs, BEC de 5V / 1.5A y 12V / 1.5 mA, sensor de corriente 184A y OSD STOSD8-SE. Es especial para el mini quad de carreras  FPV. El BEC es 10V regulador lineal, sin filtro LC es necesario.

General

Rango de voltaje de entrada ( 3S-6S): 9 - 27VDC

ESC: 4x30A (Max.4x46A)

Salidas de 5V y 10V reguladas

Sensor de corriente 184A

Built-in OSD STOSD8-SE

Físico:

- PCB 2 oz de cobre, 4-capas y 1,6 mm.

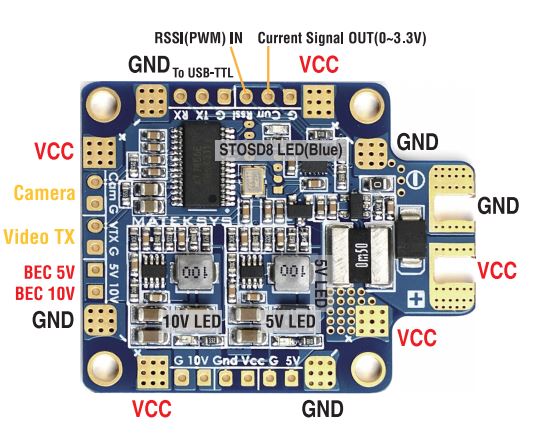

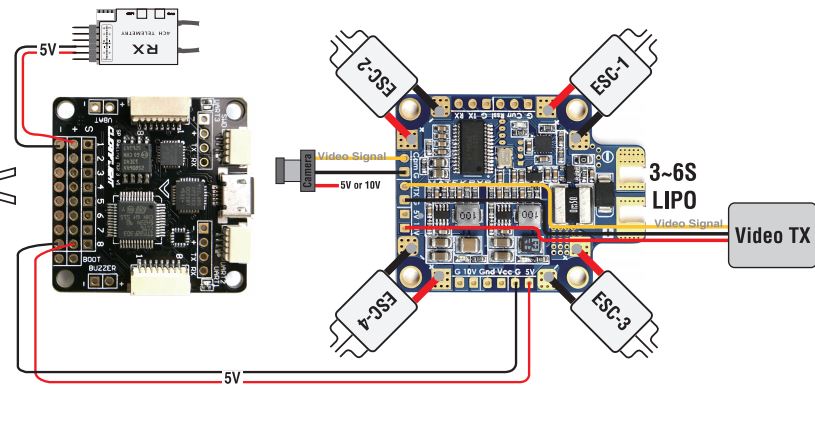

- Entrada de la batería 1x, 4x salidas DESC. 2x salidas BEC 5V, 2x 12V

- Señal de la cámara y Gnd , señal y Gnd  del transmisor de vídeo transmisor

- 1x puerto serie (RX, TX, G)

- Dimensiones: 51x36x4mm, Peso: 9 g

- Agujeros de montaje de 30,5 mm espaciado cuadrado, Φ3mm

PDB (salidas ESC)

Corriente continua: 30A por salida

Corriente máxima (en 10 segundos / minuto): 46A por salida

salidas BEC 5V

Diseñado para los receptores RC, controladores de vuelo, OSD, y servos.

DC / DC regulador reductor síncrono.

Voltaje: 5.0 +/- 0.1vdc

Corriente continua: 2 amperios (Max.2.5A 10s / minuto)

Rizado de salida: 40mV (Vin = 16V, Vout = 5V @ 2A de carga)

tolerante de cortocircuito (5 segundos / minutos)

Salidas BEC 12V

regulador lineal, muy bajo nivel de ruido. Filtro LC innecesario

Diseñado para Video TX o la cámara FPV.

Voltaje: 12,0 +/- 0.3VDC (4 ~ 6S)

Corriente continua: 1.5 A @ 16V

Tolerancia de cortocircuito (2 segundos / minutos)

Si la batería está 3S LiPo, la tensión de salida de voltaje = 3S LiPo - 1V

Sensor amperimétrico

184A

Más información sobre el OSD:

http://www.stosd.com/
