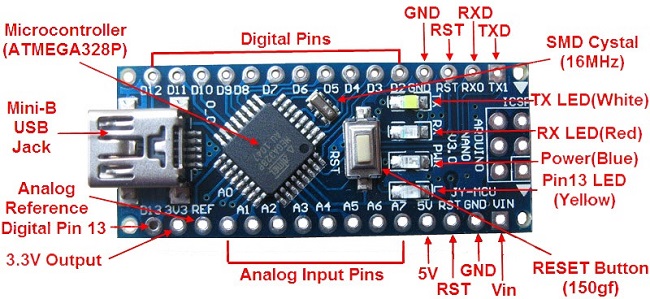

La disposición de las clavijas de la nano funciona bien con el Mini o el Basic Stamp (TX, RX, ATN, GND en uno superior, el poder y la tierra en el otro). El Arduino Nano microcontrolador puede ser alimentado a través de la conexión USB mini-B, o fuente de alimentación externano regulada 6-20V (pin 30), o fuente de alimentación externa de 5V regulada (pin 27). La fuente de alimentación se selecciona automáticamente a la fuente de tensión más alta. El paquete contiene sólo el microcontrolador.
Características:
• Rearme automático durante la descarga del programa
• Potencia Aceptar LED azul en la parte inferior
• Verde (TX), rojo (RX) y naranja (L) LED
• + 5V a Aref puente
• Detección automática / entrada de alimentación de conmutación
• USB mini-B para la programación y el monitor de serie (cable no incluido)
• Conector ICSP para programacion directa del chip
• Potencia Aceptar LED azul en la parte inferior
• Espacio estándar 0.1 "DIP compatible con protoboard
• Interruptor de reset manual
Datos tecnicos:
• Microcontrolador: Atmel ATmega328
• Tensión de funcionamiento (nivel lógico): 5 V
• Voltaje de entrada (recomendado): 7-12 V
• Voltaje de entrada (límites): 6-20 V
• E / S digital Pins: 14 (de los cuales 6 proporcionan salida PWM)
• Analog pines de entrada: 8
• Corriente DC por I / O Pin: 40 mA
• Memoria Flash: 32 KB (de los cuales 2 KB utilizado por gestor de arranque)
• SRAM: 2 KB
• EEPROM: 1 KB
• Velocidad de reloj: 16 MHz
• Dimensiones: 43x 19mm
Enlaces Arduino:
Incluye:
- Arduino Nano V3 USB Atmega 328
- Pines soldados en la PCB
