Especificaciones de la FC

MCU: STM32H743VIT6, 480MHz, 1MB RAM, 2MB Flash

IMU: ICM42688-P(V3)+ICM42605

Baro: Infineon DPS310 (I2C2)

OSD: AT7456E (SPI2)

Blackbox: ranura para tarjeta MicroSD (SDIO)

7x Uarts (1,2,3,4,6,7,8) con inversión integrada.

13x salidas PWM (incluyendo pad de “LED”)

2x I2C

1x CAN

6x ADC (VBAT, Corriente, RSSI, Velocidad de aire analógica, VB2, CU2)

3x LEDs para ESTADO de FC (Azul, Rojo) e indicador de 3.3V (Rojo)

1x SPI3 breakout

USB/Beep Extender con Type-C(USB2.0)

Conmutador de doble entrada de cámara

Conmutador de alimentación 5V/9V(12V) para Cámara/VTX

Sensor de corriente de alta precisión

Divisor de tensión ADC VB2: 1K:10K

Divisor de tensión ADC AirSpeed: 10K:10K

Control VTX INAV TR/SA: Sí

Buzzer: Sí

RSSI: Sí

Sensor de velocidad del aire analógico: Sí

Sensor de velocidad del aire digital: Sí

Consumo estático 160mA@5V

Firmware de la FC

ArduPilot(ChiBiOS): MATEKH743

INAV: MATEKH743 (próximamente compatible)

BetaFlight: MATEKH743

PDB

Rango de tensión de entrada: 9~36V (LiPo 3~8S) con protección TVS

2x pads de alimentación ESC

Sensor de voltaje de batería: 1:10 (Scale 1100 en INAV,  BATT_VOLT_MULT 11.0 en ArduPilot)

Sensor de corriente: 132A,  ADC 3.3V  (Scale 250 en INAV,  40 A/V en ArduPilot)

Resistencia sensora: 60A continuos, 132A pico.

Salida BEC 5V

Diseñado para Controladora de vuelo, Receptor, OSD, Cámara, Buzzer, tira LED 2812, Buzzer, módulo GPS, AirSpeed

Corriente continua: 2 Amperios, Máx. 3A

Salida BEC 9V /12V

Diseñado para Transmisor de vídeo, Cámara, Gimbal, etc.

Corriente continua: 2 Amperios, Máx. 3A

Opción de 12V con puente (jumper)

Salida BEC Vx

Diseñado para Servos

Voltaje ajustable, 5V por defecto, 6V o 7.2V mediante jumper

Corriente continua: 8 Amperios, Máx. 10A

Salida BEC 3.3V

Regulador lineal

Corriente continua: 200mA

Físico

Montaje: 30.5 x 30.5mm, Φ4mm con Grommets Φ3mm

Dimensiones: 54 x 36 x 13 mm

Peso: 30g con extensor USB

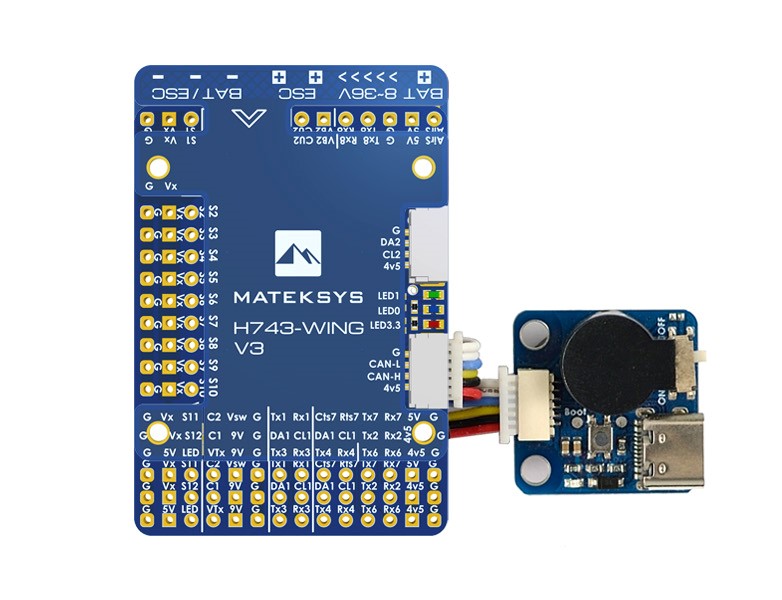

1x Mateksys H743 Wing V3

1x Extensor USB (Tipo-C)/Beep (zumbador pasivo)

1x cable de 20cm SH-4P a GH-4P para puerto CAN

1x cable de 20cm SH-6P a SH-6P para extensor USB.

Pines Dupont 2.54  (la placa se envía sin soldar
