mR24-30

STM32G431KB, firmware mLRS

LoRa SX1281 con TCXO

PA/LNA SKY68383-11

Frecuencia de RF: ISM de 2,4 GHz

Potencia de RF: 13dBm(mín.) / 20dBm / 24dBm / 27dBm / 30dBm(1000mW)

Conector de antena: IPEX MHF-1 a SMA/RP-SMA

Adaptador mRx-Tx

Módulo Bluetooth HC-04 incorporado

Controlador de ventilador de 5 V incorporado, que funciona si nuestra potencia>=500mW

TX2: RC IN (CRSF)

Un botón para el modo DFU y Bind

LED rojo y verde para el estado de mLRS

LED azul para el estado bluetooth

Fuente de alimentación: 5-13V CC @ JR_PIN3 (VIN)

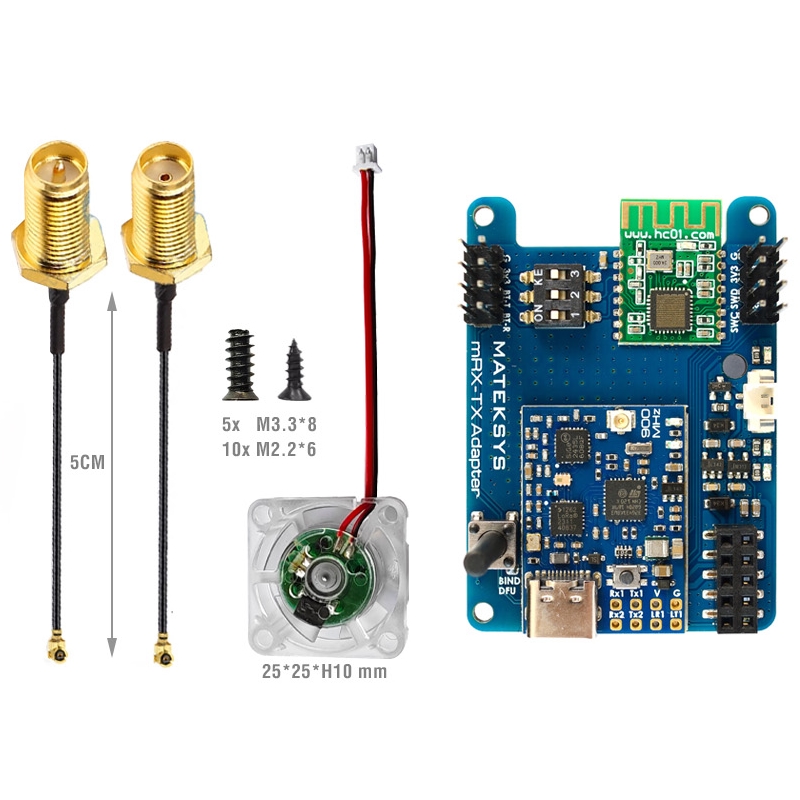

1x mR24-30-TX,

1 cable adaptador IPEX MHF1 a SMA de 5 cm,

1x cable adaptador IPEX MHF1 a RP-SMA de 5cm

1x ventilador de 5 V (25 x 25 x 10 mm) y algunos tornillos.

Sin antena SMA y carcasa impreso en 3D.

• JR Bay Case 3D print (stl)
• mRX-TX Adapter 3D (step)

Binding

• After powering on,  press the bind button (for ca. 4 seconds) on the receiver. When in bind mode, the green and red LEDs will blink alternatively with ca 2.5 Hz.
• https://github.com/olliw42/mLRS-docu/blob/master/docs/BINDING.md

Firmware

• mLRS https://github.com/olliw42/mLRS/tree/main/firmware/pre-release-stm32
• Target:  tx-matek-mr24-30-g431kb-default
