RFD868ux :

• Totalmente compatible con módems RFD900x.
• Tasa de datos aéreos de hasta: 500 kbit/s.
• Cifrado acelerado de AES Hardware.
• RC PPM con telemetría al mismo tiempo.
• Firmware punto a punto SiK.

Características:

• Largo alcance >40 km dependiendo de las antenas y la configuración de GCS
• 2 conectores u.FL RF, diversidad cambiada.
• 1 vatio (+30dBm) de potencia de transmisión.
• Transmisor filtro de paso bajo.
• > 15dB Amplificador de bajo ruido, alto IP3.
• Filtro RX SAW.
• Toda la E/S ESD protegida y filtrada.
• Firmware SiK reimplementado, campo actualizable, fácil de configurar.
• Pequeño, ligero.

Interfaces:

• RF: 2x conectores RF u.FL
• Serie: TTL de nivel lógico (+3.3v)
• Potencia: +5v, ~800mA máximo máximo (a máxima potencia de transmisión)
• GPIO: IO de uso general (capacite digital).

Técnico:

• Rango de frecuencia: 902 - 928 MHz
• Potencia de salida: 1W (+30dBm), controlable en pasos de 1dB (+/- 1dB @=20dBm típico)
• Tasas de transferencia de datos aéreos: 12, 56, 64, 100, 125, 200, 224, 500 y 750 kbit/seg (se puede configurar por el usuario, 64 kbit por defecto)*
• Tasas de transferencia de datos UART: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 1M baud (Consetable por el usuario, 57600 por defecto)*

*tenga en cuenta que estos valores son correctos a partir de la versión 3.16 del firmware SiK

• Potencia de salida: 1W (+30dBm) máximo
• Sensibilidad de recepción: >111 dBm a 12 kbps, 105 a 64 kbps y 98 a 200 kbps

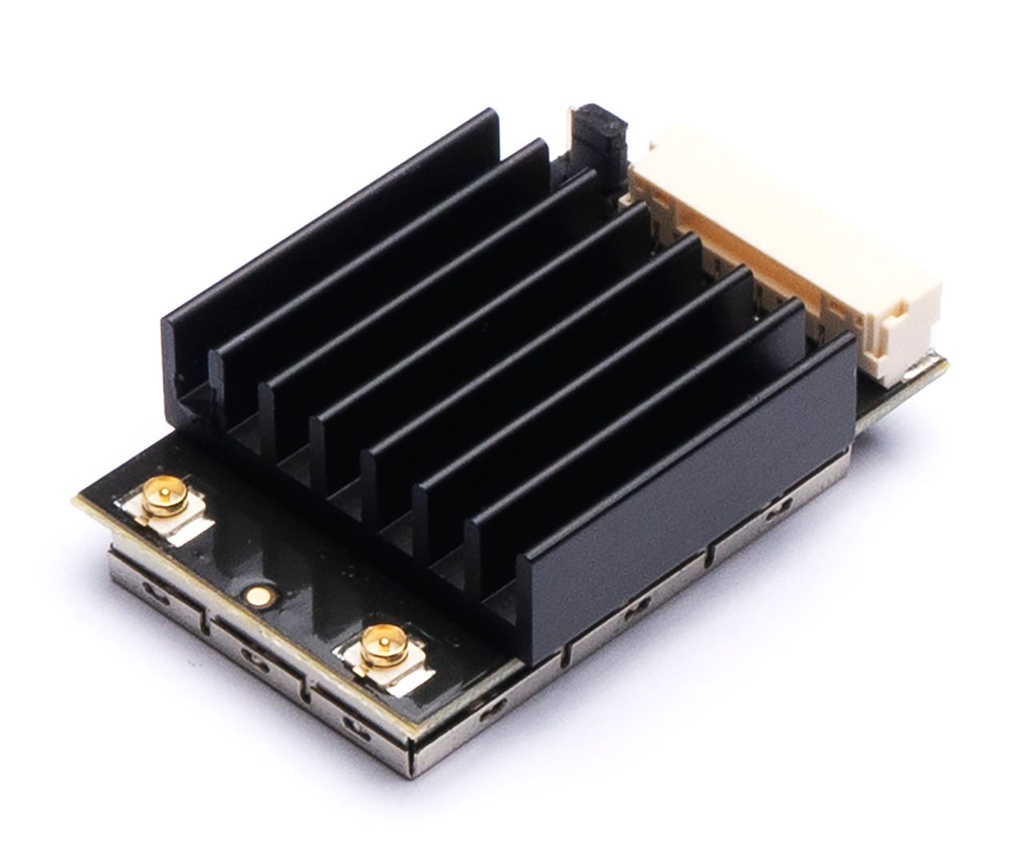

• Tamaño: 25 mm (ancho) x 33 mm (largo) x 10,4 mm (grosor) - Incluye RF Shield, PCB y disipador de calor.
• Peso: 10 g
• Montaje: Conexión de cable independiente
• Fuente de alimentación: +5 V nominal, (+3,5 V min, +5,5 V máx), ~800 mA pico a máxima potencia
• Temperatura. Rango: -40 a +85 grados C

Software / GCS:

La solución de software es un desarrollo de código abierto llamado "SiK". Se ha vuelto a implementar para adaptarse a la nueva arquitectura de procesador disponible en el núcleo del procesador ARM de 32 bits. Un cargador de arranque y una interfaz están disponibles para un mayor desarrollo y actualización de campo del firmware del módem a través del puerto serie.

La mayoría de los parámetros son configurables a través de comandos AT, ej. Velocidad en baudios (aire / uart), banda de frecuencia, niveles de potencia.

El soporte integrado para configurar las radios RFD900 es compatible con APM Planner. La configuración predeterminada es a 57600 baudios, N, 8, 1 y velocidad de datos de 64k.

Las características del software incluyen:

• Frecuencia de salto de espectro expandido (FHSS)
• Enlace serial transparente
• Punto a punto, o red multipunto
• Configuración mediante comandos AT simples para radio local, comandos RT para radio remota
• Datos de serie configurables por el usuario y datos aéreos.
• Rutinas de corrección de errores, estructura de protocolo Mavlink (seleccionable por el usuario)
• Informes de estado de radio de Mavlink (RSSI local, RSSI remoto, ruido local, ruido remoto)
• Cambio automático de diversidad de antenas en paquetes en tiempo real
• Aceleración automática del ciclo de trabajo basada en la temperatura de la radio para evitar el sobrecalentamiento
