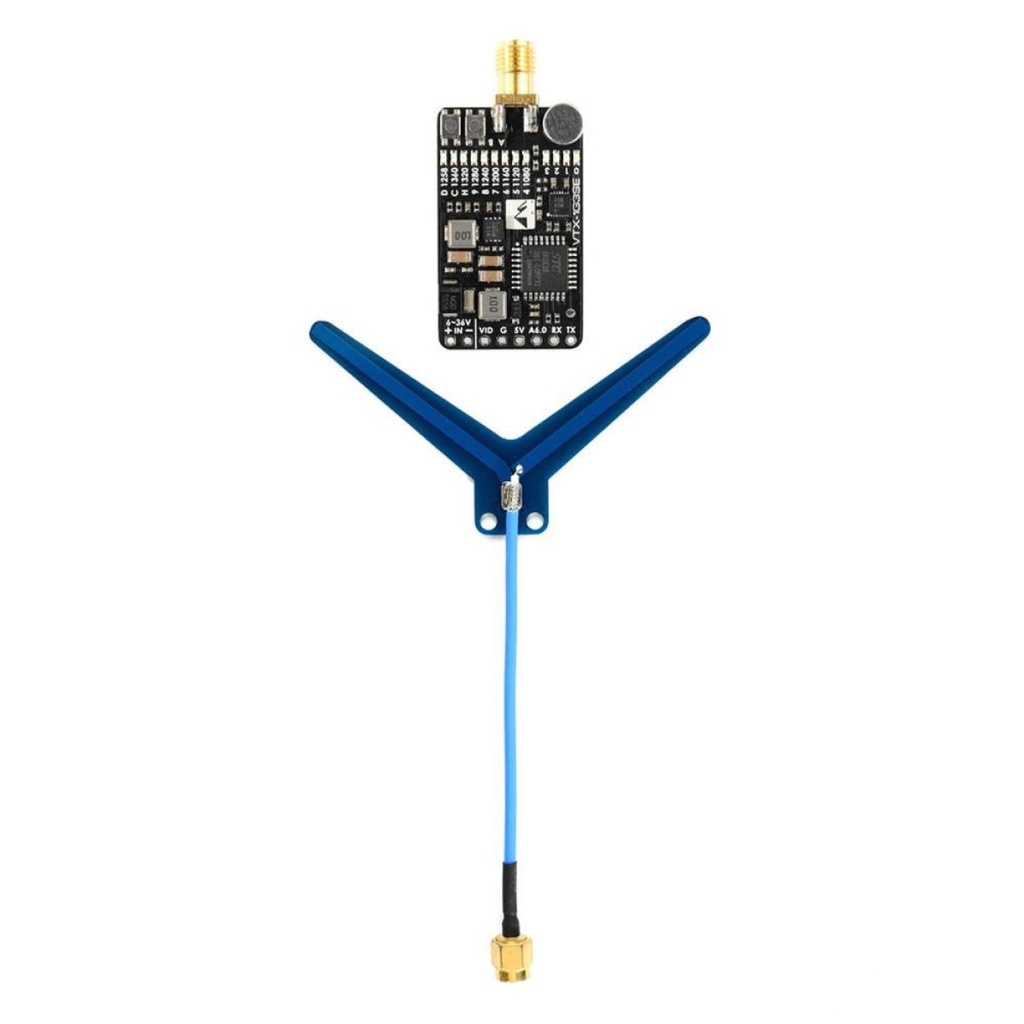

El confiable y eficiente transmisor de vídeo FPV de Matek Systems VTX-1G3SE-9 de 1,2/1,3 GHz está diseñado para transmitir señales de vídeo y audio desde el cuadricóptero al panel de control. Este transmisor tiene electrónica avanzada y un diseño robusto que garantiza su fiabilidad y alto rendimiento en todas las condiciones.

Ventajas

• Puede operar a una potencia de hasta 630 mV, lo que garantiza una transmisión estable de señales a una distancia de hasta 1,5 km.
• Admite 9 canales, lo que permite su uso con diferentes drones.
• Admite los protocolos de transferencia de datos ELRS y Crossfire, lo que permite su uso con diferentes receptores.
• Fácil de configurar y usar.
• El transmisor tiene un sistema antiinterferencia incorporado que garantiza una comunicación estable entre el dron y el panel de control.
• El transmisor tiene un sistema de modo PIT incorporado que le permite cambiar rápida y cómodamente la potencia del transmisor.
• El transmisor tiene un diseño modular que simplifica su reparación y mantenimiento.

Especificaciones

• Frecuencia: 1080-1360MHz
• Antena: antena dipolar SMA (frecuencia central 1240 MHz)
• Potencia de salida: 0,1mw(0, modo de pozo), 25mw(1), 200mw(2), 800mw(3)
• Voltaje de entrada: DC 6-36V (2-8S LiPo)
• Control de botón e indicadores LED
• Micrófono AGC incorporado
• Consumo de energía: <2,5 W
• Formato de vídeo: NTSC/PAL
• Audio: 6,5 MHz y 6,0 MHz
• Conector: SMA
• Dimensiones: 36 x 21,5 mm
• Peso: 9 g (sin antena)

CONTACTOS

• + IN-: 6-36V DC con protección de polaridad inversa
• VID: entrada de vídeo
• G: tierra
• 5V: salida del regulador incorporado, carga máxima 1,5 A
• Aud: entrada de audio de 6,5 MHz
• TX y RX: UART para actualización de firmware

CARACTERÍSTICAS

• Gestión de CMS a través del protocolo Tramp para 1.3G.
• Gestión de CMS a través del protocolo IRC Tramp.
• Control de botón pulsador e indicadores LED.
• Micrófono AGC incorporado.

Configuración

• Presione el botón A para seleccionar los niveles de potencia de RF, 0 (LED azul) = 0,1 mW, 1 = 25 mW. 2 = 200 mW, 3 = 800 mW
• Mantenga pulsado el botón B durante 2 segundos para entrar en el ajuste de frecuencia. El indicador de frecuencia parpadea.
• Presione el botón B para seleccionar una frecuencia.
• Cuando el LED parpadea a la nueva frecuencia, no hay salida de RF a esa frecuencia.
• La nueva frecuencia y salida se activarán si no se presiona ningún botón dentro de los 3 segundos.
