This device is a high-efficiency, switc-mode buck regulator with two output channels, works with 7~26V dc Input.

One output channel is capable of supplying 0~4A/5V for your RX or flight controller. This device also features another output channel with 4A & 5~12V (adjustable). inbuilt power switch that is operated by a spare Aux channel, this feature can be used to power and switch on/off a wide variety of electric equiments, such as multirotors, gimbals, Video transmitters, FPV systems, ETC.

Features:

Switch-mode buck regulator

Two output channels

Build-in aux control (on/off) fuction

Output short-circuit protection

Specs

Amplio rango de entrada operativa de 9V a 55V con protección TVS

2 reguladores de voltaje independientes

OUT-1 Vx, opciones de salida de 5V / 6V / 7.2V / 12V (5v por defecto). 4A continuo, 5A Peak. ON/OFF es controlable por la señal PWM.

OUT-2 5V (Fijo), 4A continuo, 5A Peak

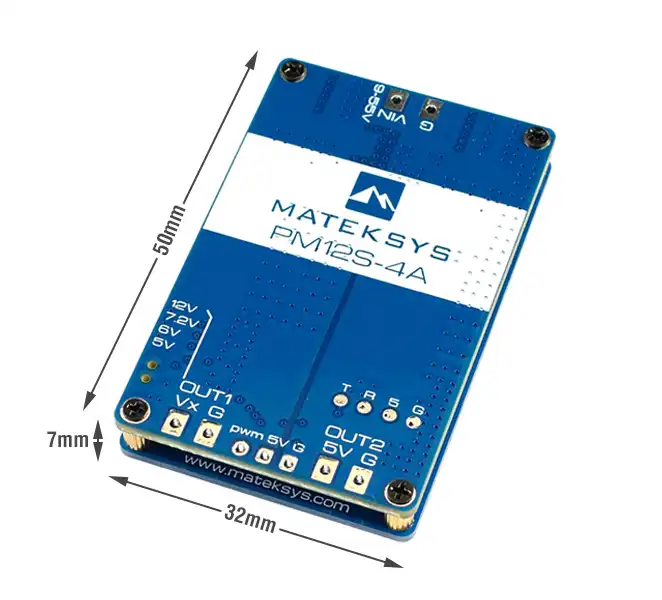

Tamaño y peso: 50 x 32 x 7 mm, 18 g

Configuración

1. Establecer el voltaje OUT-1(Vx)

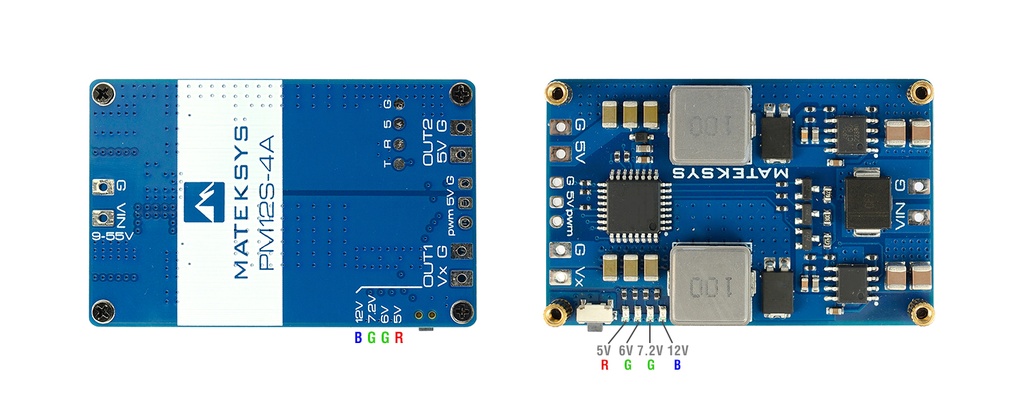

Indicadores de voltaje de salida, 5V Rojo, 6V Verde, 7.2V Verde, 12V Azul

Presione y mantenga presionado el botón durante 3 segundos para ingresar el ajuste del voltaje OUT-1.

El LED del voltaje de salida actual parpadeará. Luego presione el botón para elegir el voltaje entre 5 V (Rojo), 6 V (verde), 7,2 V (verde), 12 V (azul).

El valor se guardará si no hay acción del botón en 4 segundos.

2. Control PWM

Frecuencia y rango de PWM: 50Hz-330Hz, 900-2100

Si no hay entrada PWM, la salida predeterminada de OUT-1 está ON.

Conecte el pin PWM y el GND a un canal PWM de repuesto en el receptor o controlador de vuelo.

OUT-1 se apagará cuando el valor de pwm del interruptor auxiliar sea superior a 1800. Se encenderá cuando el valor caiga por debajo de 1200.
